DNE系列电动电位器

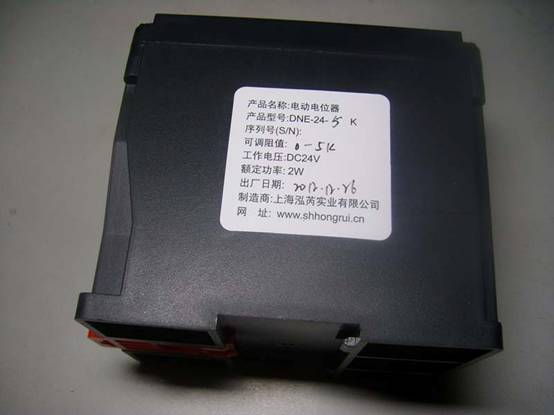

DNE系列正面图

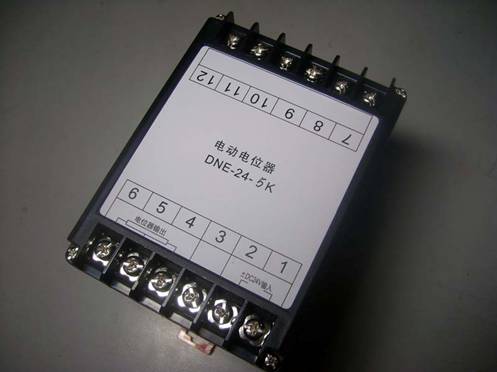

DNE侧面图
-
概述
DNE系列电动电位器也称为远程调速电位器，是一种电动执行机构，根据输入电压的极性，驱动微型伺服电机正转或反转，改变电位器输出电阻的大小。
该系列电动电位器具有以下特点：
1．电位器的阻值由零可调至最大值(根据型号确定)，调节阻值范围宽，阻值变化平缓，适用面广泛。
2．通过限流控制电机最大输出力矩，防止因过扭引起电机和电位器损坏。与传统的限位开关保护方式相比较，更简捷可靠，易于维护。
3．采用标准DIN 35 mm导轨安装，可节省控制柜空间。安装、拆卸、接线均简单方便。
4．选用世界知名品牌进口高性能耐磨型绕线多圈电位器，寿命更长，品质更有保证。
5．输入功率小，控制方便，尤其适合在柴油发电机并机控制、电机调速调压、远程控制、工厂自动化控制等应用。

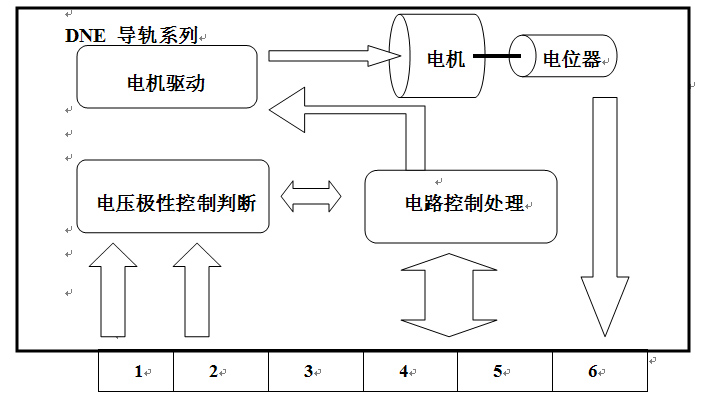

(2) 原理示意图
工作时，外加DC24V控制信号经控制电路板处理至伺服电
机，可根据外加电压信号的极性，来改变电机的正、反转，从而带动电位器轴正转或反转，改变输出电阻。

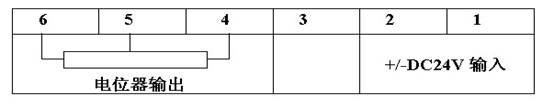

端口接线示意图如下：
1、2端 控制电压DC24V
3端空脚
4-5-6端 输出可调电阻的阻值，5脚为中心抽头
阻值变化规律如下：
1端接 DC24+，2端接DC24-；4-5间阻值增加，5-6间阻值减少
1端接 DC24-，2端接DC24+；4-5间阻值减少，5-6间阻值增加
(3). 性能参数
(a)型号说明
DNE----------24-----------------5K
系列号 电压等级 阻值范围
(b) 技术参数
电源需求 |
|
输入电压 |
±DC24V±20%(Min DC19V ~ Max DC28V) |
整机功耗 |
≤5W |
性 能 |
|
调节速率 |
12 RPM |
最小精度 |
1/30圈 |
旋转角度 |
3600度(10圈) |
阻值范围 |
100Ω到50 KΩ，详见选型表 |
接线端口 |
5个 |
机构规格 |
|
外壳材质 |
黑色阻燃ABS |
外壳尺寸 |
110mm(H)*80mm(W)*100mm(D) |
整机重量 |
约0.6KG |
安装方式 |
工业级标准DIN 35mm导轨安装 |
工作温度 |
0-45℃。 |
工作湿度 |
5%-95%(无凝露) |
(c ) 选型表
序号 |
型号 |
阻值可调范围 |
1 |
DNE-24-0.1K |
0-100Ω |
2 |
DNE-24-0.2K |
0-200Ω |
3 |
DNE-24-0.5K |
0-500Ω |
4 |
DNE-24-1k |
0-1kΩ |
5 |
DNE-24-2k |
0-2kΩ |
6 |
DNE-24-5k |
0-5kΩ |
7 |
DNE-24-10k |
0-10kΩ |
8 |
DNE-24-20k |
0-20kΩ |
9 |
DNE-24-50k |
0-50kΩ |
(4) 使用环境
■ 剧烈振动场合，应采取适当减振措施。安装减震块可以有
效地减少震动
■ 环境温度＜45℃。
■ 在有蒸汽、凝雾等空气湿度大的场合，应有适当防护措施。
(5) 适用范围
国产和进口的电子调速器基本上都适用，以下列举部份型号可作参考重庆康明斯发动机有限公司 NTA855系列EFC电子调速器
重庆康明斯发动机有限公司 KTA19系列EFC电子调速器
湖北襄樊康明斯发动机有限公司6BT系列GAC ESD5500E电子调速器
湖北襄樊康明斯发动机有限公司6BT系列F/ESC1000A电子调速器
杭州汽车发动机厂WD615系列F/ECS1000A电子调速器
杭州汽车发动机厂WD415系列F/ECS1000A电子调速器
杭州汽车发动机厂X6130系列F/ECS1000A电子调速器
山东淄博柴油机厂6170系列F/ECS1000A电子调速器
山东淄博柴油机厂8170系列F/ECS1000A电子调速器
山东淄博柴油机厂12V190系列F/ECS1000A电子调速器
山东潍坊柴油机有限公司WD615系列F/ECS1000A电子调速器
河南洛阳柴油机有限公TBD234系列F/ECS1000A电子调速器
无锡富豪发动机有限公司TD系列GAC ESD5500E电子调速器
无锡富豪发动机有限公司TAD系列GAC ESD5500E电子调速器
无锡富豪发动机有限公司TWD系列GAC ESD5500E电子调速器
大宇发动机有限公司P126PI系列2301A电子调速器
大宇发动机有限公司P158LE系列2301A电子调速器
大宇发动机有限公司P180LE系列2301A电子调速器
大宇发动机有限公司P222LE系列2301A电子调速器
上海柴油机股份有限公D683系列FESC1000电子调速器

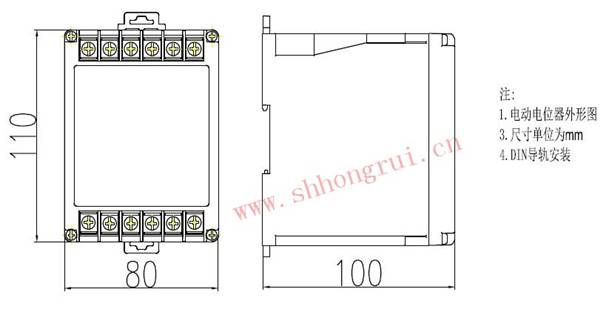

- ) 安装尺寸图
