SC系列双联输出电动电位器

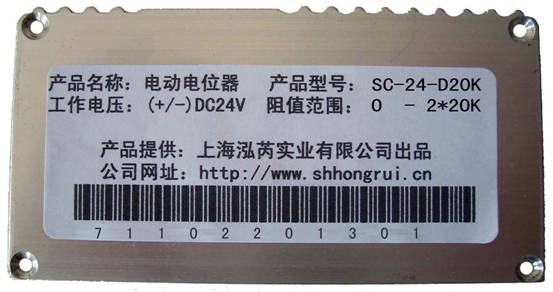

SC系列产品前面板

SC系列产品后面板

 (1) 概述
在工厂自动化控制中，特别是某些特殊的控制方式下，会需要有多组的电位器阻值。公司特地开发了一款双联输出的电动电位器。

该系列电动电位器具有以下特点：

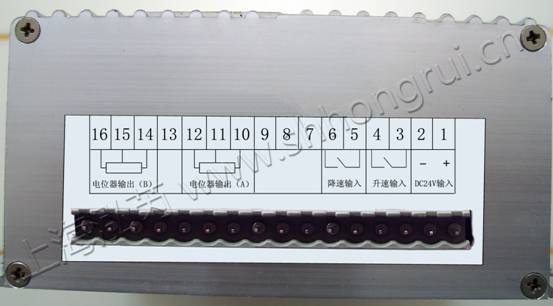

  (2) 端口接线示意图如下：

端口接线示意图如下：
1端接工作电压 DC24V＋（正极）
2端接工作电压 DC24V-（负极）
3-4端，闭合（升速）
5-6端，闭合（降速）
7-8-9端，空脚，保留功能
10-11-12端，可调电位器输出，称为 A组
13端是空脚
14-15-16端，可调电位器输出，称为B组　

工作状态：
升速时，3−4端闭合，A组和B组电位器同时变化，
10−11端和14−15端电阻值同时增加

降速时，5−6端闭合，A组和B组电位器同时变化，
10−11端和14−15端电阻值同时减少

附： 预留功能版本的情况说明

在可调电位器B组上加载直流电源，可以作为基准电压来使用。当内部加载了DC－DC模块以后，

14-15-16端，可调电压输出，14为正电源端，15为中间变化端，16为　0　电位


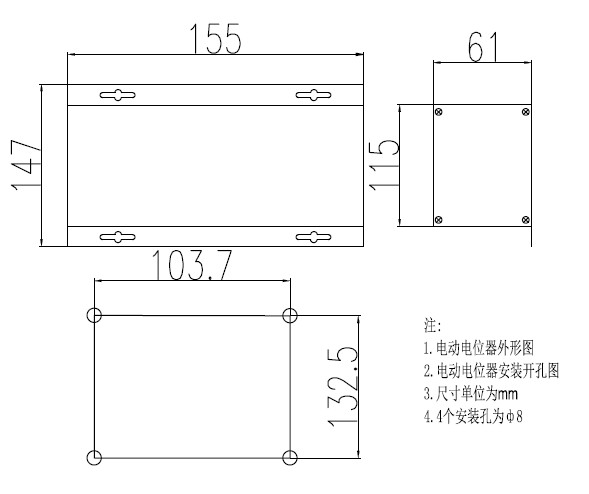

(3). 性能参数

SC----------24-----------------D5K
系列号   电压等级   两组输出阻值范围

输入电压：DC24V±20％
功耗：＜5W
调节速率：12rpm
最小调节精度：1／30圈
电位器：10圈
